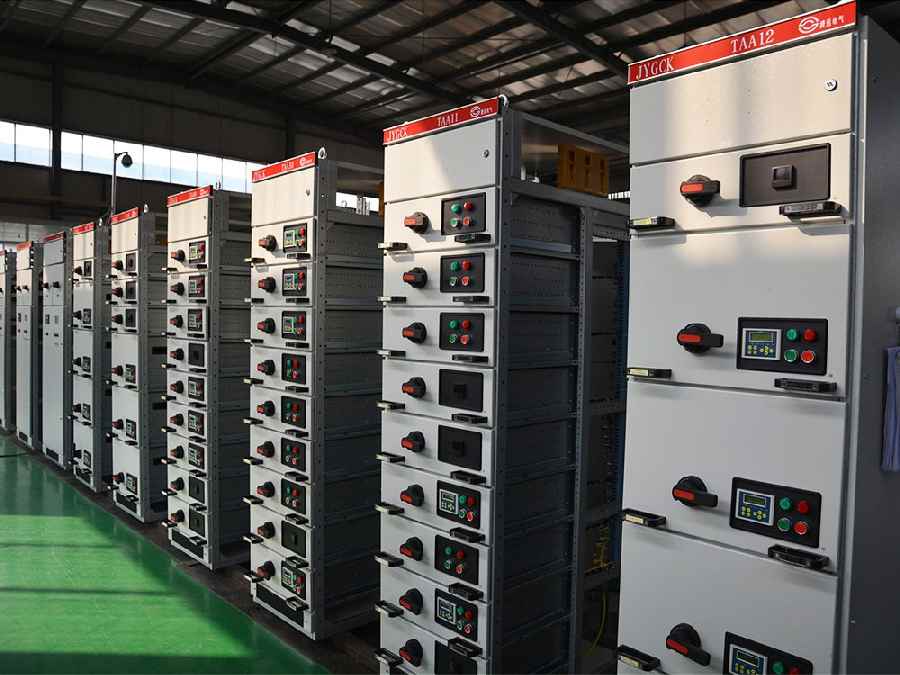

GCK系列低压抽出式开关柜
  • 产品概述
  • 技术参数
  • 资料下载
  • 用途
       GCK低压抽出式开关柜由动力配电中心(PC)柜和电动机控制中心(MCC)二部份组成,适用于发电厂,变电站,工矿企业等电力用户作为交流 50Hz,最大工作电压至 660V,最大工作电流至31 50A的配电系统中,作为动力配电,电动机控制及照明等配电设备的电能转换分配控制之用。
       本系列产品具有分断能力高,动热稳定性好,结构先进,合理,电气方案切合实际,系列性.通用性强、各种方案单元任意组合,一台柜体所容纳的回路较多,节省占地面积,外形美观.防护等级高,安全可靠,维护方便等优点。
    本产品符合IEC439 NEMA ICS2一322标准,也符合 GB7251-87《低压成套开关设备》国家标准和2BK36001一89《低压抽出式成套开关设备》专业标准。

    使用条件
    ① 海拔高度不超过 2000m。
    ② 周围空气温度不高于十40℃,并已 24h内平均度不高于十35℃,周围空气温度不低于一5℃。
    ③ 大气条件:空气清洁.相对湿度在温度为十40℃时不超过 50%,在湿度较低时允许有较高的相对湿度,例如+20℃时为90%。
    ④ 没有火灾,爆炸危险,严重污染,化学腐蚀及剧烈震动的场所。
    ⑤ 与垂直面倾斜不超过 5℃。
    ⑥ 本产品适合以下温度运输储存:一25℃—+55℃.在短时间内(不超过 24h)不超过十70℃。
    ⑦ 如上述使用条件不能满足时,应由用户在订货时向制造厂方提出,协商解决。

    结构特征
    本系列产品的基本柜架为组合装配式结构,柜架的全部结构件通过螺钉紧固互相连接成基本框架,再按需要加上门,挡板、隔板,抽屉、安装支架以及母线和电器组件等零件,组装成一台完整的开关柜.本柜有下列特点:
    ①框架采用异形钢材,利用三维角板定位,螺栓连接无焊接结构从而避另了焊接变形和应力,提高了安装精度。
    ②框架及零部件安装孔按模数 E=20mm变化。
    ③内部结构件采用镀锌处理。外部经酸洗和磷化处理後,采用静电环氧粉末喷涂。
    ④在动力中心(PC)进线柜内,顶部为水平母线区域,水平母线区域下部为断路器室,断路器可配置国产的 DW15C、ME等系列,也可根据用户需要配置国外电气公司生产的各种断路器,如: ABB公司生产的 F系列断路器,以及智能化断路器等。
    在一般情况下, PC单元带有翻排的主电路(包括母联),额定电流在 630A——1600A时,占据一个外形尺寸为800×1 000× 2200(宽×深×高)的柜体。没有翻排的主电路占据一个外形尺寸为 800× 800× 2000(宽×深×高)的柜体。额定电流在16OOA——3150A时.占据一个外形尺寸为10OO×1000×2200(宽×深×高)的柜体。没有翻排的主电路占据一个外形尺寸为1 000× 800× 2200(宽×深×高)的柜体。 动力中心(Pc)馈电柜结构与进线柜相似,馈电电流在 630A——1600A时,一个1000×1000× 2200(宽×深×高)的柜体可装二个回路,为上下布置安装。
    ⑤电动机控制中心(MCC)开关柜有靠墙安装和不靠墙安装二种,其顶部都为水平母线区域,水平母线区域下面为抽屉功能单元区域,该区域的宽度为 600mm,安装抽屉功能单元区域的高为1 840mm当柜体为靠墙安装时。柜的左部为功能单元区域,右部有一个 200mm宽的电缆出线区域,柜体外形尺寸为 800× 500× 2200(宽×深×高),当柜体为离墙安装时,柜体宽度为 600mm,电缆出线区在柜体的後部,柜体的外形尺寸为 600× 800(1 000)× 2200(宽×深×高)。柜体深度有 800和10OO二种,我们建议用户选用100O深的柜体,以与 PC柜深度统一,当抽屉抽出柜外时,柜内带电部分不外露,安全可靠。
    ⑥抽屉功能单元与门由主开关的操作机构进行机械联锁,主开关在合闸位置时门打不开,并且操作机构可采用外加挂锁锁定在合闸或分开位置。功能单元隔室之间用金属板分隔,抽屉具有良好的互换性、并具有工作位置,试验位置和分离位置。当抽屉推到某个位置时,抽屉自动定位.此时可拉动抽屉左边的拉板抽屉可解除定位,进入下一个位置,抽屉抽出柜外时还具备防脱落功能。
    ⑦在电容补偿、计量等固定式方案的柜体与抽屉式柜体具有同样的外观造型,同样的水平母线位置。从而保证了抽屉式与固定式柜体能够并排使用。
    ⑧母线系统:柜体的母线采用三相五线制,水平母线额定电流在1250A及以下时采用单母线,水平母线额定电流在1250A以上时采用双母线,柜与柜之间的水平母线采用连结块搭接,垂直母线采用镀锌板封闭,内部用隔板限制电弧扩散,中性母线设置在柜顶的前部,保护母线(PE)设置在柜底部,并与柜体的隔板,门相连,从而保证了接地连续性。
    ⑨在不降低外壳防护等级的情况下,开关柜底部和顶部设有自然通风窗口。
    ⑩柜体外壳防护等级为 IP40。

    技术参数
    额定工作频率(Hz) 50
    额定工作电压(V) 380,660
    额定绝缘电压(V) 660
    额定工作电流(A)
    水平母线 630—3150
    垂直母线 600
    额定短时耐受电流
    水平母线 80kA(有效值)/1秒
    垂直母线 50kA(有效值)/1秒
    额定峰值耐受电流
    水平母线 176kA
    垂直母线 110kA
    主电路接插件(A) 200、400
    辅助电路接插件(A) 10
    工频耐压1分钟(V) 2500
    控制电机最大容量(kW) 155
    防护等级 IP 40
    操作方式 就地 远方 自动
