预制舱式变电站是现代电力行业一项重要的技术创新和建设模式变革。它颠覆了传统变电站现场土木施工、设备分批安装调试的模式，是一种高度集成化、模块化、工厂化制造的变电站解决方案。

下面为您系统性地介绍预制舱式变电站：

一、核心概念

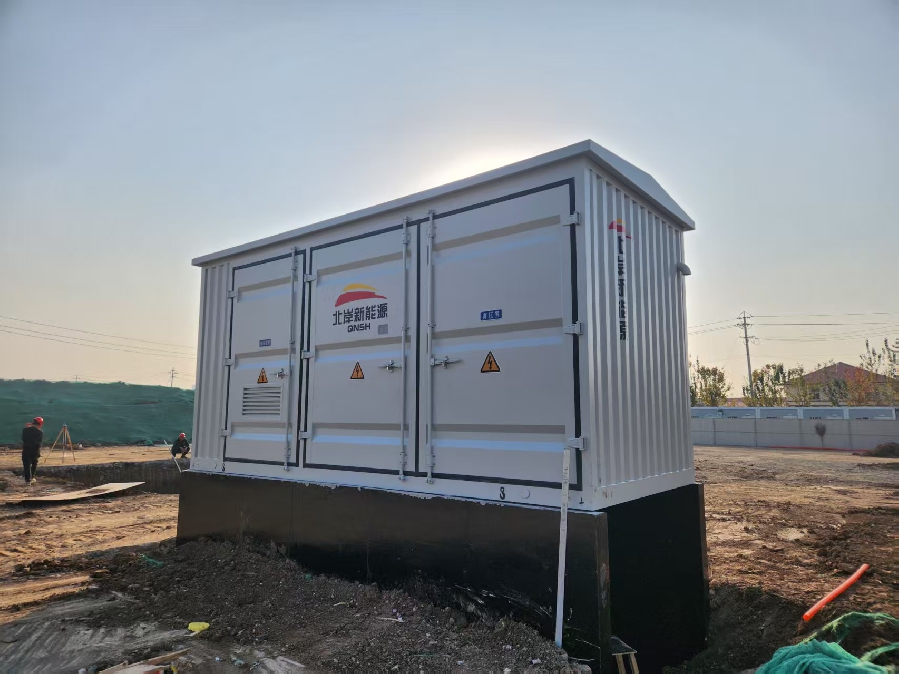

预制舱式变电站 是指将变电站内的中压开关设备、二次保护测控设备、通信设备、交直流电源等，在工厂内集成安装在一个或多个全封闭、模块化、可运输的钢结构“舱体”内，完成内部布线、调试，然后整体运输至工程现场，通过简单的基础安装和外部电缆连接，即可快速投运的变电站。

简单理解，就是将变电站从一个需要大量现场施工的“建筑工程”，转变为一个在工厂流水线上生产的“工业产品”。

二、主要构成

一个典型的预制舱式变电站通常包括以下几部分：

预制舱体：

结构：钢结构骨架，外部采用高强度、耐腐蚀的金属板（如镀铝锌钢板）或复合板，具备防风、防雨、防尘、防火、隔热、抗震等性能。

内部：配备照明、空调/通风系统、消防（通常为气体灭火）、安防、图像监控等辅助设施，形成一个适宜电气设备运行的微环境。

电气设备：

一次设备舱：安装10kV/35kV开关柜（如充气柜、固体绝缘柜）、变压器（有时变压器外置）、避雷器等。

二次设备舱：集成保护测控装置、通信管理机、数据采集器、同步对时装置、交直流一体化电源屏等。这是变电站的“大脑”。

其他功能舱：如蓄电池舱、通信专用舱等。

集成与连接：

工厂预制：所有设备在舱内布局、安装、接线（包括设备间的控制电缆、通信线缆）均在工厂完成，并经过严格的出厂调试。

标准化接口：舱体与外部仅通过预制电缆沟或接口，进行电源进线、出线电缆和光缆的连接。

三、突出特点与优势

建设周期极短：传统变电站建设需6-12个月甚至更长，预制舱式变电站从设计到投运可缩短至2-4个月。现场工作量减少约80%，主要为基础施工和吊装拼接。

工程质量高：工厂化生产，环境可控、工艺标准化、调试条件完备，避免了现场施工环境（如灰尘、湿度）对设备的影响，质量一致性远超现场施工。

占地面积小：布局紧凑，模块化设计，比同规模传统变电站节省用地约30%-70%，特别适合城市、海岛、山区等用地紧张区域。

环境友好，绿色施工：大幅减少现场建筑垃圾、扬尘、噪音污染，符合绿色建造理念。

安全可靠性强：舱体防护等级高（通常IP54以上），抗灾能力强。工厂集成调试彻底，减少现场误接线风险。

灵活可扩展：采用“积木式”设计，可根据容量需求增加或更换预制舱模块，易于扩容和迁移。

全生命周期成本优化：虽然初期设备投资可能略高，但因其建设快、运维简便、可靠性高，全生命周期综合成本（TCO）更具优势。

四、典型应用场景

新能源电站：风电、光伏电站的升压站几乎全部采用预制舱模式，是行业标配。

城市电网：作为城市负荷中心的环网柜、配电房，或用于替代老旧变电站。

电网应急与临时供电：灾后重建、大型活动保电、重大项目临时用电。

偏远地区供电：海岛、矿区、山区等交通不便、施工条件差的地区。

轨道交通、数据中心、工矿企业：作为用户侧变电站，满足快速投产需求。

五、与传统变电站对比

特性 预制舱式变电站 传统土建变电站

建设模式 工厂制造，现场组装（“制造+安装”） 现场设计、土建、安装（“建筑施工”）

建设周期 短（2-4个月） 长（6-12个月以上）

占地面积 小 大

工程质量 标准化，一致性好 受施工队伍、环境影响大

环境影响 小，绿色施工 大，建筑垃圾多

灵活性 高，易于扩容、迁移 低，固定难改

初期投资 可能略高 土建成本波动大

运维 集中，环境整洁，便于监控 分散，环境复杂

六、发展趋势

智能化深度融合：集成智能巡检机器人、在线监测传感器（温度、局放）、智能运维系统，向“无人值守”甚至“智能自主运行”发展。

模块标准化设计：推动设备接口、舱体尺寸的行业标准统一，实现“乐高式”拼接。

新材料与新工艺：应用更轻质、更高强度、更环保的舱体材料。

“双碳”目标驱动：作为绿色电网建设的重要组成部分，其节能设计（如高效空调、LED照明、光伏屋顶）将更受重视。

预制舱式变电站代表了变电站建设向工业化、智能化、绿色化转型的必然方向。它不仅是新能源大规模接入的关键支撑技术，也是现代配电网升级改造、提升供电可靠性和弹性的重要手段。随着技术的不断成熟和成本的进一步优化，其应用范围将持续扩大。
